聲光調制器是利用聲光互作用原理對激光進行強度調制和移頻的一類產品。
光纖耦合聲光調制器
高性價比
交期短
聲光調制器是利用聲光互作用原理對激光進行強度調制和移頻的一類產品。蘇州leyu集團光電科技有限公司提供1550nm波段多個系列聲光調制器，單模、保偏尾纖可選，40-400MHz可選。
<1>標準系列（-S/00）：80MHz-120MHz-200MHz工作頻率：
|
參數 |
單位 |
FAOM-1550-080 |
FAOM-1550-120 |
FAOM-1550-200 |
|
工作波長 |
nm |
1530-1570 |
||
|
工作頻率 |
MHz |
80 |
120 |
200 |
|
3dB 移頻帶寬 |
MHz |
＞15 |
＞25 |
＞40 |
|
插入損耗 |
dB |
＜3 |
＜3 |
＜5 |
|
上升時間 |
ns |
＜30 |
＜30 |
＜12 |
|
偏振消光比 |
dB |
＞20 |
- |
|
|
偏振相關損耗 |
dB |
- |
＜0.5 |
|
|
光纖類型 |
|
PM1550 |
SMF28e |
|
|
消光比 |
|
≥50 |
||
|
耐受光功率 |
W |
≤0.5 |
||
|
驅動功率 |
W |
≤2.5 |
||
|
尾纖長度 |
m |
≥1 |
||
|
光纖接頭 |
- |
FC/APC |
||
|
射頻接頭 |
- |
SMA 母頭 |
||
|
輸入阻抗 |
Ω |
50 |
||
|
封裝形式 |
- |
FH |
||
|
備注 |
- |
更多產品信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||
<2>高性能版本（-H）：200MHz-300MHz-400MHz工作頻率：高性能保偏光纖聲光調制器
|
參數 |
單位 |
FAOM-1550-200-H |
FAOM-1550-300-H |
FAOM-1550-400-H |
|
工作波長 |
nm |
1530-1570 |
||
|
工作頻率 |
MHz |
200 |
300 |
400 |
|
3dB 移頻帶寬 |
MHz |
＞40 |
＞60 |
＞80 |
|
插入損耗 |
dB |
＜3 |
＜3 |
＜4 |
|
上升時間 |
ns |
＜10 |
＜8 |
＜6 |
|
光纖類型 |
- |
PM1550 |
||
|
消光比 |
dB |
≥50 |
||
|
偏振消光比 |
dB |
≥20 |
||
|
承受激光功率 |
W |
≤0.5 |
||
|
驅動功率 |
W |
≤1.5 |
≤2 |
≤2.5 |
|
光纖接頭 |
- |
FC/APC |
||
|
尾纖長度 |
m |
≥1 |
||
|
射頻接頭 |
- |
SMA 母頭 |
||
|
輸入阻抗 |
Ω |
50 |
||
|
封裝形式 |
- |
FH |
||
|
備注 |
- |
更多產品信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||
<3>低功耗版本（-L）：40MHz-80MHz-160MHz工作頻率：低功率光纖聲光調制器系列
|
參數 |
單位 |
FAOM-1550-040-L |
FAOM-1550-80-L |
FAOM-1550-160-L |
|
工作波長 |
nm |
1530-1570 |
||
|
工作頻率 |
MHz |
40 |
80 |
160 |
|
3dB 移頻帶寬 |
MHz |
＞4 |
＞8 |
＞10 |
|
插入損耗 |
dB |
＜3 |
＜3 |
＜3 |
|
上升時間 |
ns |
＜70 |
＜40 |
＜40 |
|
偏振消光比 |
dB |
＞20 |
- |
|
|
偏振相關損耗 |
dB |
- |
＜0.5 |
|
|
光纖類型 |
|
PM1550 |
SMF28e |
|
|
消光比 |
dB |
≥50 |
||
|
承受激光功率 |
W |
≤0.1 |
||
|
驅動功率 |
W |
≤0.3 |
||
|
光纖接頭 |
- |
FC/APC |
||
|
尾纖長度 |
m |
≥1 |
||
|
射頻接頭 |
- |
SMA 母頭 |
||
|
輸入阻抗 |
Ω |
50 |
||
|
封裝形式 |
- |
FH |
||
|
備注 |
- |
更多產品信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||

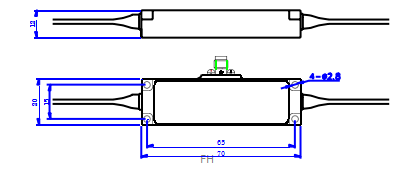

封裝規格：
產品選型：
| FAOM- | 工作波長- | 工作頻率- | 尾纖類型- | 接頭類型- | 版本 |
| 1550=1550nm | 040=40MHz | SM=SMF | FA=FC/APC | 0=標準版 | |
| 1064=1064nm | 080=80MHz | PM=PMF | FC=FC/PC | L=低功耗 | |
| 800=800nm | 100=100MHz | H=高性能 | |||
| 00=指定波長 | 120=120MHz | ||||
| 160=160MHz | |||||
| 200=200MHz | |||||
| 300=300MHz | |||||
| 400=400MHz | |||||
| 000=指定 |
