ModBox-VNA- 1310nm- 1550nm是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。
當與矢量網絡分析儀相結合時，它們構成了一種高性能且易于使用的測試設備，用于光接收器或任何高速光電器件的表征。
ModBox-VNA- 1310nm- 1550nm包含一個1310nm和1550nm低噪聲激光源和一個基于帶自動偏置控制電路的大帶寬LiNbO3模擬調制器。
ModBox-VNA- 1310nm- 1550nm是一款寬帶光學發射機，旨在將矢量網絡分析儀的應用擴展到光學領域。
當與矢量網絡分析儀相結合時，它們構成了一種高性能且易于使用的測試設備，用于光接收器或任何高速光電器件的表征。
ModBox-VNA- 1310nm- 1550nm包含一個1310nm和1550nm低噪聲激光源和一個基于帶自動偏置控制電路的大帶寬LiNbO3模擬調制器。更多產品信息，需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。

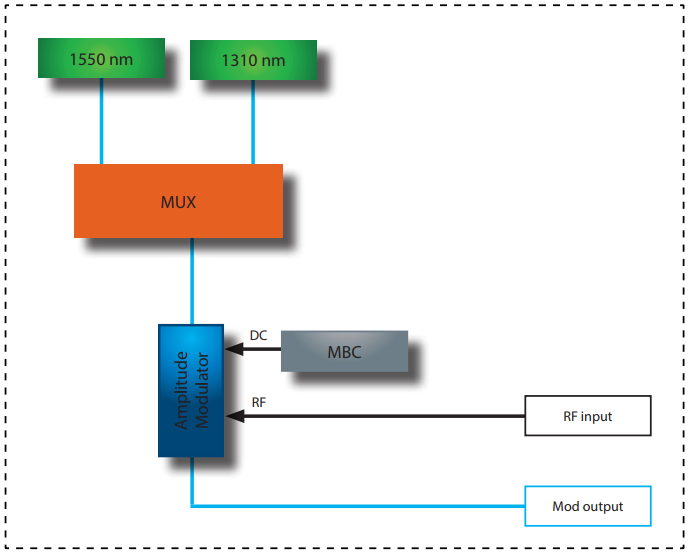

功能結構圖
光網絡分析儀ModBox-VNA-1310nm-1550nm特點：
? 零啁啾X-切設計LiNbo3（鈮酸鋰）馬赫-曾德爾調制器：具有非常高的線性度和非常寬的電光帶寬，70GHz為Z-切設計。
? 調制器偏置控制器：內部LiNbo3調制器是具有非常低漂移的X-切設計器件。然而，無論環境條件如何，都提供了一個自動偏置控制電路來將調制器的工作點鎖定在正交點。MBC確保了隨時間的穩定操作，并顯示出非常低的噪聲靈敏度，從而顯著降低了所需的抖動電壓幅度。
? 兩個1310nm，1550nm低相對強度噪聲（RIN）激光器（C波段可選可調諧激光器）：波長和功率可通過前面板控件或ModBox軟件界面進行調整。
? 一種可調光衰減器（VOA），用于精確控制調制的光輸出信號。
ModBox-VNA-1310nm-1550nm通過智能界面觸摸屏從前面板進行控制，智能手動接口允許偏置控制電路和激光電流設置，它還提供了一個簡單的GUI解決方案，基于Windows并通過以太網接口實現。
輸入電信號參數：用戶輸入，非ModBox規格
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
輸入射頻信號 |
- |
AC耦合 |
單端 |
- |
||
|
信號類型 |
- |
- |
模擬 |
- |
||
|
輸入電壓(1) |
VIN |
幅度調制模式 |
0.4 |
0.6 |
1 |
Vpp |
|
帶寬 |
BW |
ModBox-VNA-1310nm-1550nm-40GHz |
- |
- |
40 |
GHz |
|
帶寬 |
BW |
ModBox-VNA-1310nm-1550nm-70GHz |
- |
- |
70 |
GHz |
|
阻抗匹配 |
ZIN-RF |
- |
- |
50 |
- |
Ω |
（1）：ModBox-VNA-1310nm-1550nm沒有內置RF放大器。VNA特性通常在“小信號模式”下進行，因此不需要RF放大器。省略放大器可以獲得更平緩、更平坦的傳遞函數。
輸出光學參數：
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
調制頻率范圍 |
- |
ModBox-VNA-1310nm-1550nm-40GHz |
- |
- |
40 |
GHz |
|
調制頻率范圍 |
- |
ModBox-VNA-1310nm-1550nm-70GHz |
- |
- |
70 |
GHz |
|
工作波長 |
λ |
內嵌 |
|
1310&1550 |
|
nm |
|
激光波長調諧范圍 |
?λ |
二極管溫度控制 |
- |
0.8 |
1 |
nm |
|
調制后輸出功率 |
OPOUT |
1310nm&1550nm |
2 |
- |
- |
dBm |
|
調制后輸出功率 |
HOP |
ModBox-VNA-1310nm-1550nm-40GHz |
5 |
6 |
- |
dBm |
|
輸出光功率可調范圍 |
?OPOUT |
激光二極管電流控制 |
-0 |
- |
100 |
% |
|
輸出光功率穩定性 |
δOPOUT |
超過12小時 |
- |
- |
1 |
%rms |
|
光譜線寬 |
δλ |
1310nm |
- |
3 |
15 |
MHz |
|
光譜線寬 |
δλ |
1550nm |
- |
- |
1 |
MHz |
|
相對強度噪聲 |
RIN |
1310nm |
- |
- |
-160 |
dB/Hz |
|
相對強度噪聲 |
RIN |
1550nm |
- |
- |
-155 |
dB/Hz |
|
光回波損耗 |
ORL |
- |
-40 |
-50 |
- |
dB |
|
電回波損耗 |
ERL |
- |
- |
-12 |
-10 |
dB |
*參數規格如有更改，恕不另行通知，請聯系蘇州leyu集團光電相關銷售人員確認。
C波段可調諧激光器可選項：
|
參數規格 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
波長可調諧范圍 |
λ |
- |
1527.60 |
- |
1565.50 |
nm |
|
調制輸出功率 |
OP |
- |
1 |
- |
- |
GHz |
|
光輸出功率可調范圍 |
- |
二極管電流控制 |
25 |
- |
100 |
% |
|
光譜線寬 |
?λ |
半高全寬FWHM，瞬時 |
- |
100 |
- |
kHz |
|
相對強度噪聲 |
RIN |
- |
- |
- |
-145 |
dB/Hz |
絕對最大值：
|
參數規格 |
符號 |
最小值 |
最大值 |
單位 |
|
RF輸入功率 |
EPin |
- |
+28 |
dBm |
|
光輸入功率（CW） |
OPin |
- |
+20 |
dBm |
接口、尺寸和合規性
|
接口 |
|
|
|
光連接器，光纖 |
FC/APC -保偏光纖，Corning PM15-U25D |
|
|
射頻連接器 |
ModBox-VNA-1310nm-1550nm-40GHz |
V母頭(1.85 mm) |
|
射頻連接器 |
ModBox-VNA-1310nm-1550nm-40GHz |
V母頭(1.85 mm) |
|
控制方式 |
嵌入式接口（前面板觸摸屏）+遠程控制（以太網口） |
|
|
電源 |
100 V-120 V/220 V-240 V自動開關50 Hz-60 Hz（后面板） |
|
|
EMC /光學規范 |
EN61326- 1 Ed. 2006 / EN 60625- 1 |
|
|
產品尺寸/產品重量 |
Rack 19" x 2U, 深度= 495 mm / 3 kg |
|
產品選型：
|
ModBox-VNA-1310nm-1550nm-XXGHz-YY |
||
|
VNA= |
光學矢量網絡分析儀擴展 |
|
|
1310nm-1550nm= |
嵌入激光器，1310nm&1550nm雙波段 |
|
|
XX = |
模擬調制帶寬 |
40=40GHz；70=70GHz |
|
YY = |
光纖連接器類型 |
FA=FC/APC；FC=FC/UPC；SC=SC/UPC；SA=SC/APC |
