參數

常規指標

工作波長

Full C-Band

脈沖對比度/消光比

40 dB / 80 dB

插入損耗

6 dB / 12 dB

參數

符號

條件

最小值

典型值

最大值

單位

RF信號類型

-

-

-

脈沖/其他

RF阻抗

-

-

-

50

-

Ω

RF 幅值 (1)

-

-

-

5

-

V

RF 占空比

-

最大脈沖對比度

-

-

1

%

MBC觸發電壓

-

TTL

-

-

3.3

V

MBC觸發頻率

-

-

-

-

1

kHz

電源

DC

-

-

12

-

V

參數

符號

條件

最小值

典型值

最大值

單位

模式

-

-

連續或脈沖

工作波長

-

-

1530

1550

1560

nm

邊摸抑制比

SMSR

-

30

-

-

dB

偏振

-

-

線偏振及控制

輸入功率

-

連續or平均功率

0

-

100

mW

參數

符號

條件

最小值

典型值

最大值

單位

電光帶寬

-

-

-

20

-

GHz

上升/下降時間

-

通過快速電脈沖實現

-

20

-

ps

靜態消光比⁽¹⁾

SER

OPP-LAB-CBand-40dB

40 ⁽²⁾

43 ⁽²⁾

-

dB

靜態消光比⁽¹⁾

SER

OPP-LAB-CBand-80dB

60 ⁽²⁾

80 ^{(2) (3)}

-

dB

消光比穩定性⁽⁴⁾

-

-

-

1

-

%/H

插入損耗⁽⁵⁾

IL

OPP-LAB-CBand-40dB

-

6

-

dB

插入損耗⁽⁵⁾

IL

OPP-LAB-CBand-80dB

-

12

-

dB

偏振消光比

PER

-

20

-

-

dB

反向傳輸信號⁽⁶⁾

-

-

-

-40

-

dBm

光回損

ORL

-

-

-45

-40

dB

MBC導頻

Fdth

-

400

1000

1400

Hz

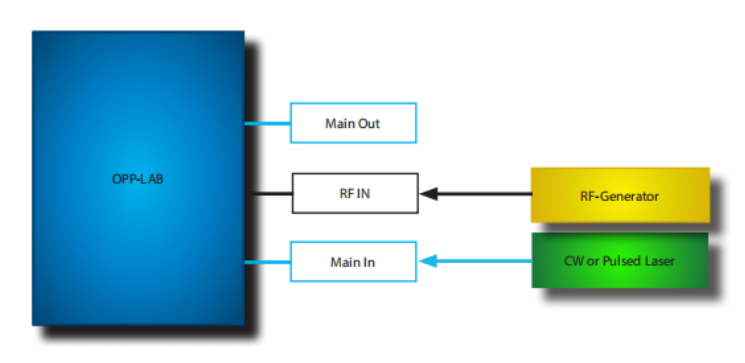

前面板

RF輸入連接器

RF In - SMA Female - 50 Ω

光輸入連接器

Main In - FC/APC - PM fiber

光輸出連接器

Main Out - FC/APC - PM fiber

后面板

電源(12V - 2A)

DC In - Jack male 2 mm

MBC 抖動禁用

Trig In - BNC

USB

USB - B type

產品尺寸

220 mm x 220 mm x 52 mm

參數

最小值

典型值

最大值

單位

工作溫度范圍

15

-

35

℃

存儲溫度范圍

-20

-

50

℃

參數

最小值

典型值

最大值

單位

光輸入功率

-

-

100

mW

RF輸入功率

-

-

28

dBm

OPP-

LAB-

xxnm-

yydB

工作波長

40=40dB

ITU-Grid 選擇

80=80dB
