蘇州leyu集團光電科技有限公司可提供特有的可調諧帶寬,高輸出功率,掃描速膚和相干長度,具有新一代光學相干斷層掃描系統領先的性能的掃頻光源，兩種系列1060nm波段、1310nm波段可選。
我們的掃頻光源是基于我們的微光學集成技術和MEMS可調濾波器專利， 我們的激光器平臺是OCT系統廠商在眾多應用中的首選。
掃頻激光模塊配置電路板驅動器和可選的K- 時鐘、單或雙通道平衡光接收器、 以及高速數據采集系統,是OCT系統廠商小型化、高性價比的最佳配置，是OCT應用中最佳集成解決方案。
掃頻光源
蘇州leyu集團光電科技有限公司可提供特有的可調諧帶寬,高輸出功率,掃描速膚和相干長度,具有新一代光學相干斷層掃描系統領先的性能的掃頻光源，兩種系列1060nm波段、1310nm波段可選。
我們的掃頻光源是基于我們的微光學集成技術和MEMS可調濾波器專利， 我們的激光器平臺是OCT系統廠商在眾多應用中的首選。
掃頻激光模塊配置電路板驅動器和可選的K- 時鐘、單或雙通道平衡光接收器、 以及高速數據采集系統,是OCT系統廠商小型化、高性價比的最佳配置，是OCT應用中最佳集成解決方案。
穩定、可靠性與技術服務
自2001年以來 , Axsun產品已\在世界各地的網絡和成像系統運行了數十億個小時。我們的產品符合嚴格的Telcordia認證標準,并組建了具有數十年激將口OCT系統專業經驗的技術與支持團隊。
可提供不同激光規格的詳細參數
|
中心波長 |
1310 nm |
1060 nm |
|||||
|
掃頻速率, kHz |
50 |
50 |
100 |
100 |
100 |
200 |
42765 |
|
波長范圍, nm (-10 dB) |
110 |
110 |
110 |
140 |
110 |
100 |
30 |
|
相干長度, mm(1) |
15 |
28 |
20 |
20 |
12 |
10 |
50-80 |
|
平均輸出功率, mW |
18 |
20 |
20 (3) |
20 |
15 |
15 |
15 |
|
空氣中的掃描深度, mm(2) |
5 |
5 |
6 |
6 |
3.7 |
3.7 |
- |
|
常見應用 |
眼前節成像，內窺鏡檢查，皮膚科，心內科，無損檢測等 |
高速視網膜成像 |
光學生物測量 |
||||
|
1.測量結果基于雙面6分貝條紋對比度滑降 |
|||||||
|
2.加入了K一時鐘輸出選項 |
|||||||
|
3.可選用高功率( ≈45mw1) |
|||||||
|
表中為標準數據.可根據客戶要求配置參數.更多詳情，請聯系蘇州leyu集團光電科技有限公司，電話052-62828421! |
|||||||
典型的示波器采集顯示（100kHz）

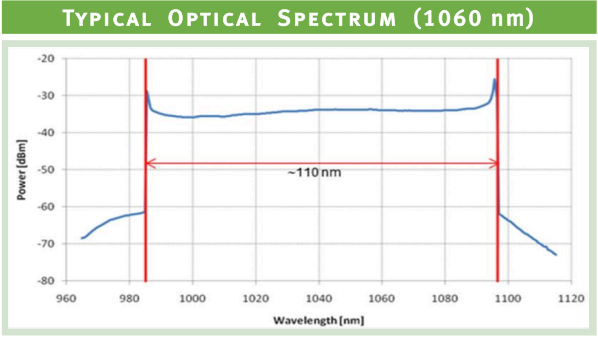

典型的光譜（106nm）
特征和可用選項
? 可提供OEM配置或實驗室臺式儀器
? 硬件或軟件實現的發光控制（Windows XP或更高版本）
? 具有光發射閉鎖的硬件鎖存器和LED指示燈
? 準線性激光掃描軌跡；≈42-55 %采樣占空比
? 可選配基于MZI的k-時鐘直接A/D采樣
兼容Axsun和常見的第三方數據采集過程中激光往返產生的影像采樣時鐘
編程k-時鐘延遲并管理k-時鐘和主要OCT干涉儀之間的時間差
? 可選配均衡光接收器（單或雙通道）1
? 可選配500MS / s，12位數據采集卡1
1G以太網接口的雙通道數據采集卡（Cat 5電纜到PC）
代攝像接口的單通道數據采集卡（連到PCle圖像采集卡）
? 可選配電源監控器1
? 可選配EMI屏蔽1
|
接口規格 |
|
|
光輸出 |
OEM: ≈1m 900μm-jacketed fiber, FC/APC 適配器 |
|
臺式: FC/APC bulkhead |
|
|
掃頻觸發輸出 |
OEM: LVDS (1.0-1.4V), 100Ω 終端, SATA2 |
|
臺式: LVTTL (0-3.3V), 無端接, SMA |
|
|
K-時鐘 輸出 |
OEM: ECL (1.6-2.4V), 100Ω 終端, SATA2 |
|
臺式: 0.2-0.8V, 50Ω 終端, SMA |
|
|
USB 2.0 控制與診斷 |
OEM:mini-B 插口 |
|
臺式: type B 插口 |
|
|
功耗 |
12 W 通常在 25?C, 12 VDC 包含電源 |
|
尺寸 |
OEM: 54 x 144 x 178 mm (2.1 x 4.5 x 7”) |
|
臺式: 76 x 152 x 208 mm(3.1 x 6 x 8.2”) |
|
|
環境要求 |
OEM: 保持散熱器在 @ 10-45?C, 10-90% 濕度 NC |
|
臺式: 10-35?C, 10-90% 濕度 NC |
|
|
1. OEM 配置 |
|
|
2. OEM 配置接口板的臺式信號 |
|
|
3. 更多相關信息，請聯系蘇州leyu集團光電科技有限公司相關人員確認。 |
|
